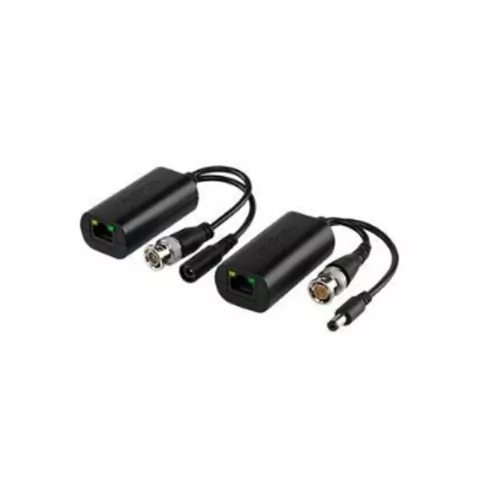

VIDEO BALUN RJ45 INTELBRAS VB1001
Power Balun 1 Canal Vb 1001 Wp Intelbras Video E Alimentação
Balun sem alimentação para CFTV Proteção contra surtos de tensão
Filtro contra interferência e ruídos
Modelo com 1 canal
Conector BNC macho
Categoria do cabo UTP: 5 ou superior
Compatíveis com o formato de vídeo NTSC
Compatíveis com as tecnologias analógicas
tradicionais, HD, Full HD, 4MP e Câmera com máximo desempenho
Transmite vídeo e alimentação para 300 m em HD (720p), 200 m em Full HD (1080p), no protocolo de vídeo HDCVI. Mais praticidade com a função Bidirecional
Transmissão de vídeo e dados por um único cabo. O sinal de dados permite acessar o Menu OSD das câmeras, áudio e controle de PTZ das speed domes. Confiança e resistência para utilizar
O VB 1001 WP tem fusível e LED indicativo de alimentação e proteção. Garante imagens de qualidade com filtro para ruídos, surtos e interferência. Ideal para utilização em futuros sistemas CFTV IP
Utiliza a mesma infraestrutura via cabo de rede UTP e possui fusível permeável, LEDs e indicativos de status de funcionamento de câmeras. Especificações técnicas Conexões
Entrada do sinal de vídeo 1 BNC
Saída de vídeo 11 BNC
Função 4x1 -
Alimentação para câmera 1 P4 Macho
Alimentação de entrada P4 Fêmea
Vídeo
Protocolos de vídeo HDCVI/ AHD-M/ HDTVI/ Analógico (CVBS)
Formato de vídeo NTSC
Alcance com tecnologia analógica 400 metros
Alcance com tecnologia HDCVI 300 metros (720p), 200 metros (1080p) e 150 metros (2160p)
Alcance com tecnologia HDTVI
Vídeo: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Dia: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Noite: 150 m (720p) e 70 m (1080p)
Alcance com tecnologia AHD 250 metros (720p), 150 metros (1080p)
Filtro contra ruídos e interferência Sim
Vídeo | Impedância UTP: 100 homes RJ45 / Cabo coaxial: 75 Homes BNC
Características complementares
Compatível com dados (Menu OSD e PTZ) Sim
Compatível com áudio Sim
Sinalização LED verde saída de alimentação Alimentação Ok
Sinalização LED vermelho saída de alimentação Curto circuito ou sobrecarga no canal
Conteúdo da embalagem
VB 1001 MC (macho) 1
VB 1001 FM (fêmea) 1
Características elétricas
Alimentação de entrada 10,8~13,8 VDC
Capacidade de corrente máxima da fonte de alimentação Não se aplica
Consumo máximo de potência 15 W
Corrente máxima fornecida em cada canal 1,1A
Proteção antissurto vídeo 1KV vídeo
Proteção antissurto alimentação 1KV alimentação
Norma de proteção antissurto
Pulso 10-700 s
IEC 61000-45
Modo diferencial
Características mecânicas
Dimensões do Gabinete (L x A x P) 80 x 23 x 32 mm
Peso 0,09 Kg
Cor case Preto
Tipo material Plástico
Local de instalação Interno Características ambientais Temperatura de armazenamento -10°C a 70°C
Temperatura de operação -10°C a 60°C
Umidade relativa de armazenamento 20% a 90% RH
Umidade relativa de operação 20% a 90% RH 1. O modelo VB 1001 não possui fonte de alimentação interna. Neste caso, se a capacidade de corrente da fonte de alimentação externa for superior a
1,1A, a capacidade de corrente na saída do power balun será limitada em 1,1A, caso contrário, o valor da capacidade da corrente será igual a à
capacidade de corrente fornecida pela fonte externa. Também, a fonte de alimentação externa deve fornecer a tensão de alimentação de 13,8Vcc, a fim
de atender ao requisito da distância de cabeamento máxima. Caso a tensão de alimentação for inferior a 13,8Vcc, a distância de cabeamento máxima
será inferior ao especificado no power balun.
2. A soma das correntes consumidas em cada canal não pode exceder a capacidade de corrente máxima da fonte de alimentação.
3. O valor da capacidade de corrente fornecida por canal é limitado pela capacidade de corrente máxima do protetor de sobre
